entdrosselt.de – Baupläne T2b Bulli-Resurrektion

Referenzfotos – FREESCAPE Camper 2026

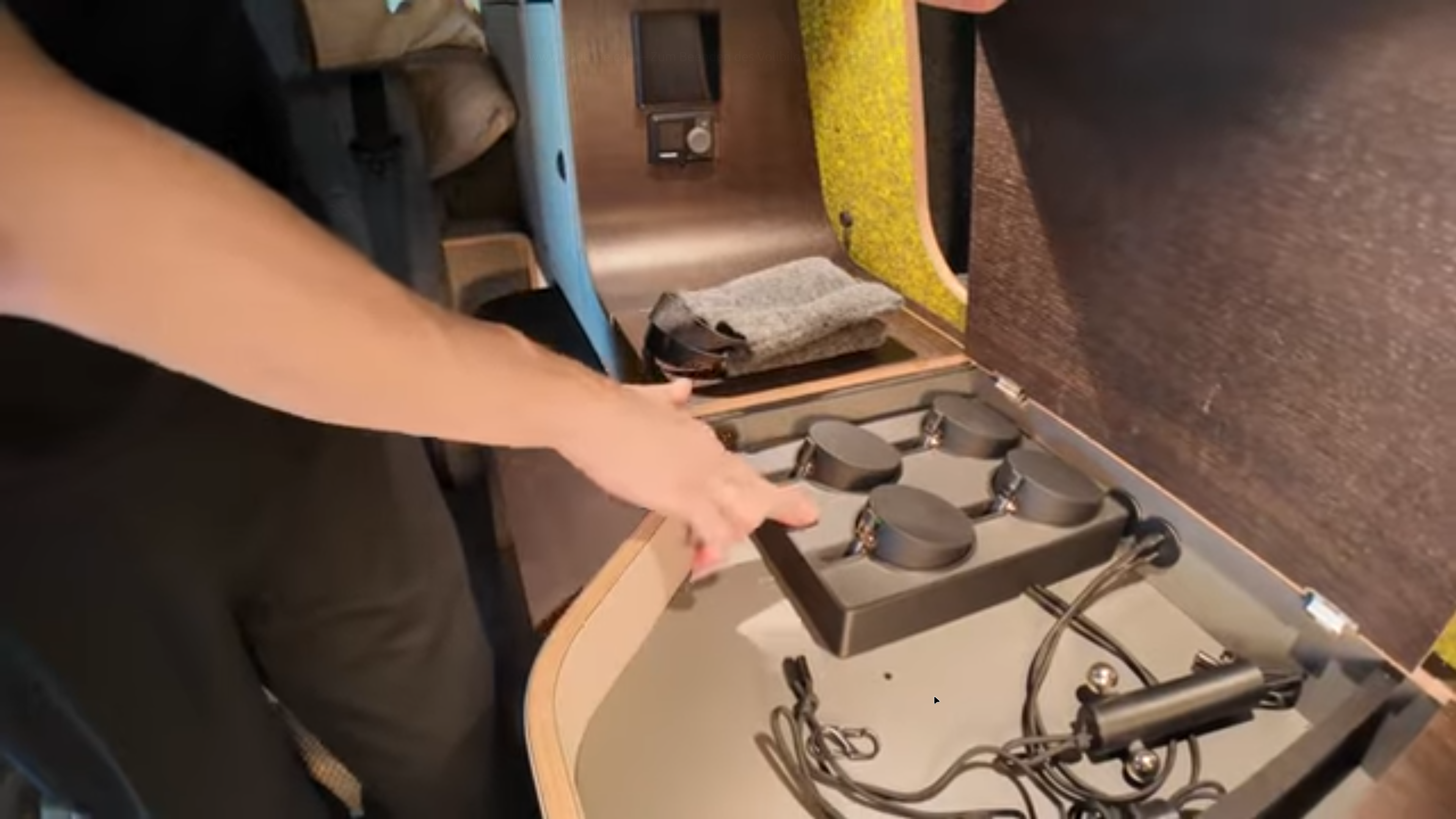

Kontrollpanel

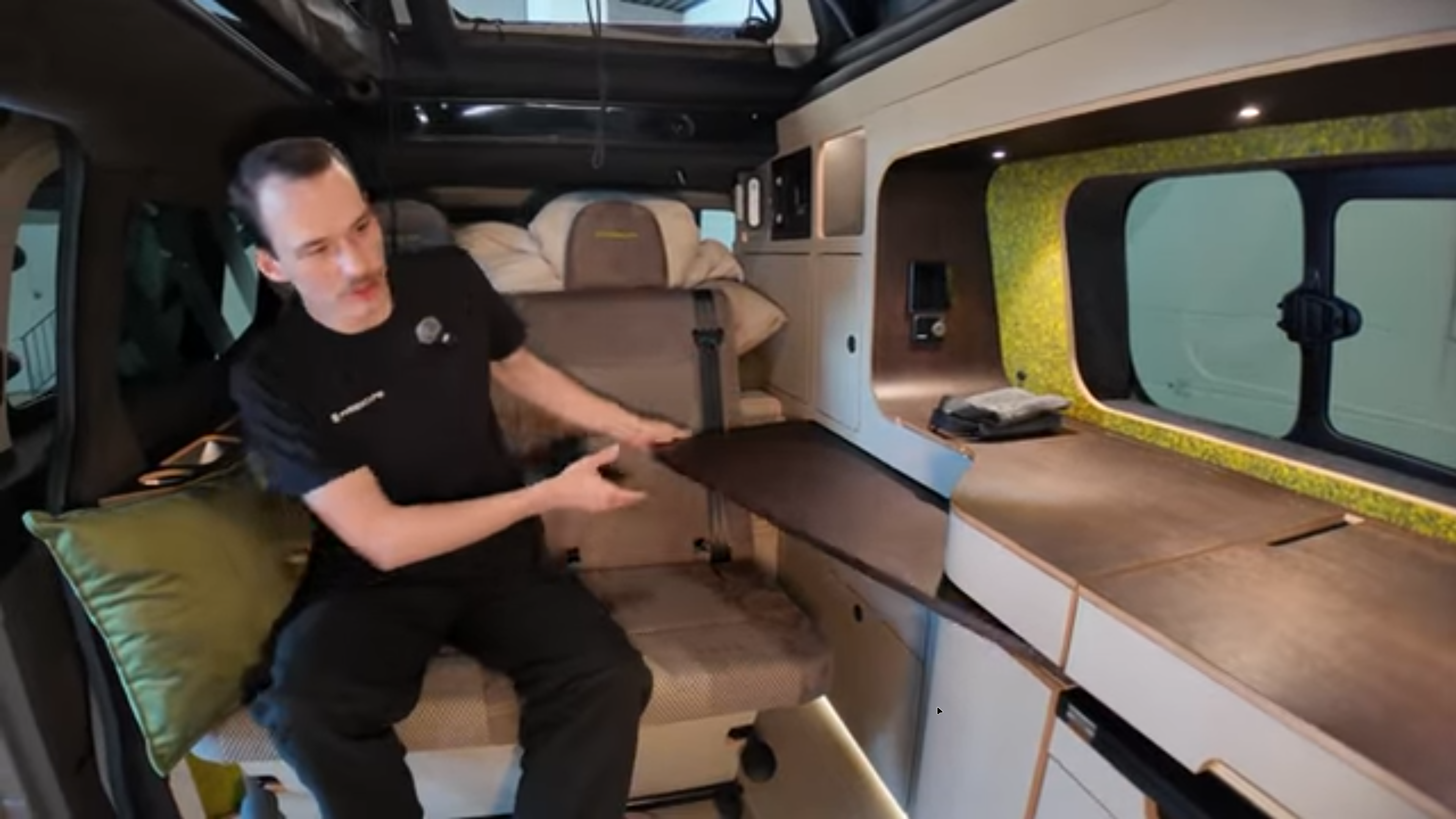

Sitzgruppe mit Tisch

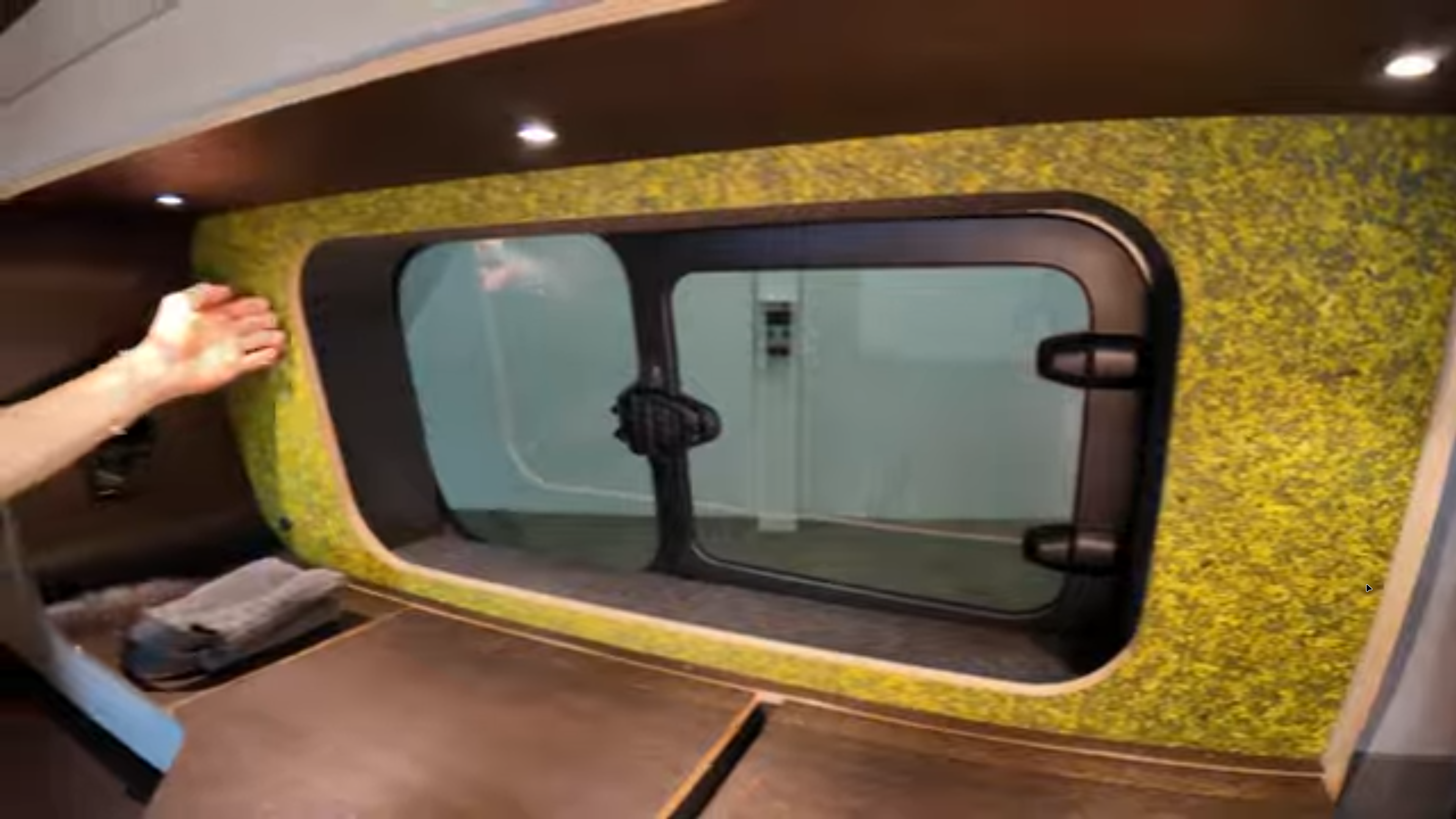

Fenster & Klappsitz

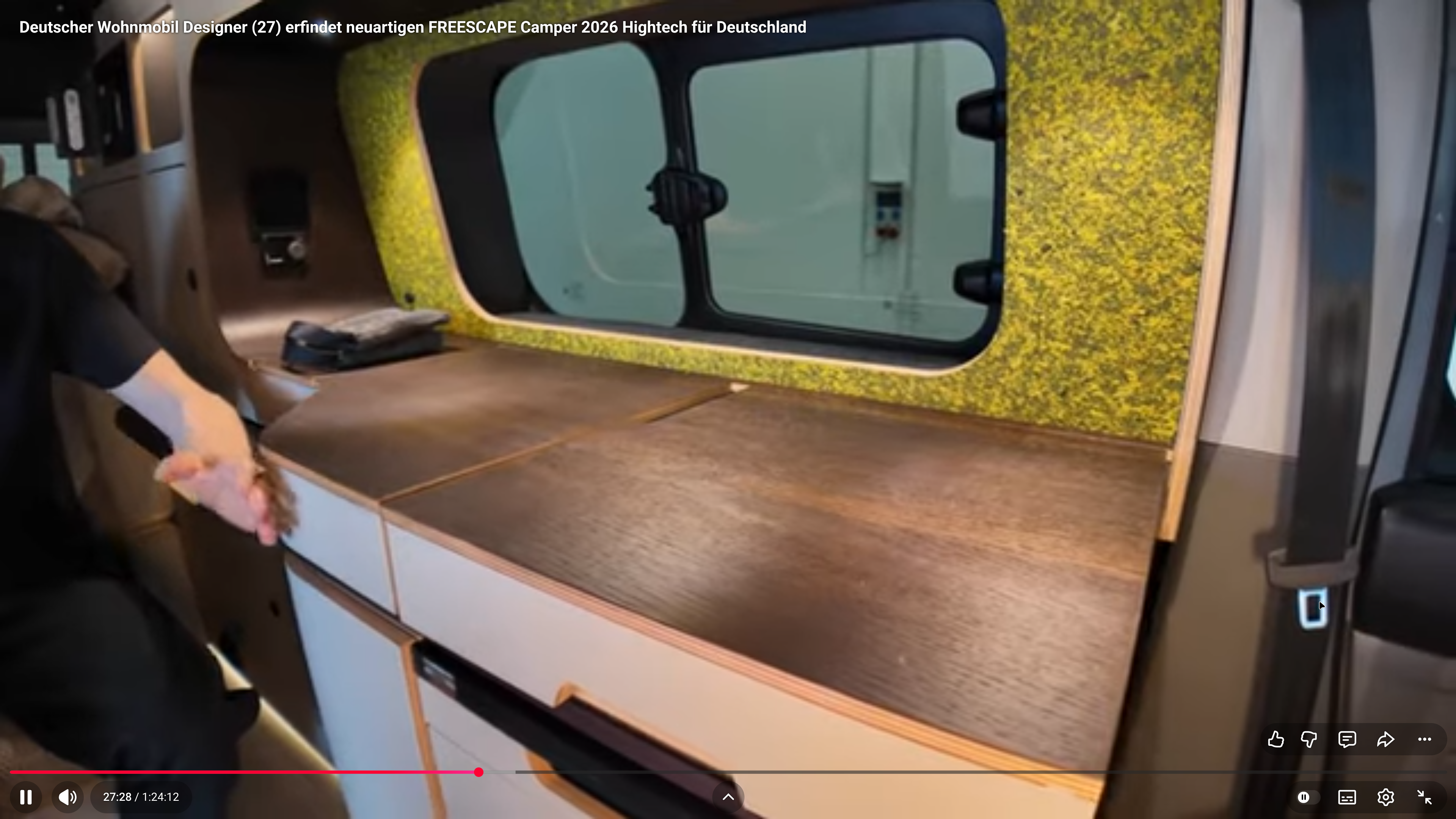

Modulare Schubladen

Schubladen-Interaktion

Klappfunktion

Gesamtansicht innen

FREESCAPE 2026

Grundriss

Draufsicht – Laderaum T2b Kasten

T2b Kastenwagen ist ~700 mm kürzer innen als ein T3. Jeder Millimeter zählt.

Innen-Länge: ~3.100 mm Innen-Breite: ~1.560 mm Innen-Höhe: ~1.350 mm T2b: Heckmotor frisst Platz ~700 mm kürzer als T3

A · Tech-Panel

B · Sitzgruppe

C · Schubladen

D · Bett

Radhaus / Heckmotor

Zonen-Detailbeschreibungen

Alle Zonen an den T2b angepasst: ~700 mm weniger Länge, Heckmotor statt Frontmotor, rundere Formen, geringere Innenhöhe.

Zone A – Tech-Panel

Hinter Kabine, links oben · ~700 × 600 mm

Direkt vom FREESCAPE übernommen: Rundinstrumente (Volt, Ampere, Temperatur) + 12V-Verteiler + Solarregler. Der T2b bietet hier dank der geraden Seitenwand guten Platz. Montagehöhe berücksichtigt die geringere Innenhöhe von ~1.350 mm.

3× Rundinstrumente 12V-Verteiler Montage ≤ 1.200 mm

T2b-Anpassung: Im T3 war hier mehr Breite. Im T2b muss das Panel kompakter werden – die Rundinstrumente rücken enger zusammen.

Zone B – Sitzgruppe

Mitte · ~950 × 800 mm (vs. 1.100 im T3)

Der klappbare Tisch (FREESCAPE) wird kleiner: 55×40 cm statt 60×45. Die Einzelsitze bleiben, die Sitzbank wird kürzer. Wenn umgelegt, entsteht eine Liegefläche von ~1.900 × 700 mm – mehr geht im T2b nicht.

Klaptisch 55×40 cm 2× Einzelsitz Klappbank → Liege

T2b-Einschränkung: ~150 mm kürzer als T3-Variante. Tisch und Bankbreite reduzieren sich entsprechend. Kompromiss unvermeidlich.

Zone C – Schubladen-Modul

Beifahrerseite, voller Höhe · ~490 × 1.350 mm

Das Herzstück der FREESCAPE-Übertragung. 5 Schubladen mit Rundgriffen, teils geteilt. Im T2b schmaler als im T3 (~490 mm statt ~570 mm), aber die Höhe ist gleich. Küchenbereich oben, Vorräte mitte, Werkzeug unten. Kühlschrank-Option im untersten Fach.

5× Schubladen Breite ~490 mm Teilsgeteilt Kühlschrank (opt.)

FREESCAPE-Übertragung: Funktionsprinzip 1:1. Nur die Schubladenbreite reduziert sich um ~80 mm. Rundgriffe und Teilungen bleiben.

Zone D – Bettplattform

Heck · ~430 × 1.560 mm (Tiefe × Breite)

Größter T2b-Kompromiss: Der Heckmotor frisst ~400 mm, die Bettzone schrumpft auf ~430 mm Tiefe. Die Matratze wird nur ~1.900 × 600 mm – schmal, aber lang genug zum Liegen. Stauraum darunter in zwei Kammern.

1.900 × 600 mm 2× Stauräume −200 mm vs. T3

T2b-Problem: 600 mm Breite sind eng. Alternativ: Bett quergestellt (1.560 × 430 mm) für Querschläfer – erfordert aber Umbau der Zone C.

T2b vs. T3 – was sich ändert

Die initialen Pläne waren für einen T3 ausgelegt. Hier die Korrekturen:

Parameter	T3 (falsch)	T2b (korrigiert)	Δ
Motor	1.9D CS Diesel	1.7l Boxer Typ 21	Komplett anders
Werksleistung	70 PS	66 PS	−4 PS
Motorposition	Vorne (Frontmotor)	Hinten (Heckmotor)	Entscheidend
Innenlänge Laderaum	~3.800 mm	~3.100 mm	−700 mm
Innenhöhe	~1.400 mm	~1.350 mm	−50 mm
Bettbreite	~700 mm	~600 mm	−100 mm
Schubladenbreite	~570 mm	~490 mm	−80 mm
Reifen (Original)	185 R14 C	7.00-14/8PR	Andere Größe
Kraftstoff	Diesel	Normalbenzin	Relevant für Tank

Materialliste – T2b angepasst

Pos.	Material / Bauteil	Zone	T2b-Hinweis
01	15 mm Birkenmultiplex (Boden, leichter für T2b)	Alle	15 statt 18 mm → Gewicht↓
02	Auszugsschienen 250 mm (kürzer als T3)	C	250 statt 300 mm
03	Rundinstrumente (Volt, Ampere, Temp.)	A	Unverändert
04	Sitzbank-Scharniere (klappbar)	B	Bank kürzer bauen
05	Klappmechanismus Tisch (Wandhalter, klein)	B	Tisch 55×40 statt 60×45
06	Aramid-Schaum Isolierung (Boden + Wände)	Alle	Unverändert
07	Gelbe Akzentwand (Farbe + Stoff)	B/D	Unverändert
08	Matratze custom (1.900 × 600 mm, schmaler!)	D	−100 mm Breite vs. T3-Plan
09	LED-Spots Decke (flach einbaubar!)	Alle	Innenhöhe 1.350 mm → flache Spots

Zu diesen Plänen

Arbeitsentwürfe für den VW T2b Kastenwagen, Fahrgestellnr. 2192093423, Typ 21, 1.7l Boxermotor. Die Pläne basieren auf den FREESCAPE 2026 Referenzfotos, angepasst an die ~700 mm kürzere Innenlänge und den Heckmotor des T2b. Sie werden sich während des Aufbaus ändern.

Maßangaben sind Näherungswerte. Exakte Vermessung nach Isolationsarbeiten. Korrigierte Version (T2b statt T3). Letzte Aktualisierung: Januar 2025.
